Cara Membaca AVOmeter, Multimeter dan Alat Ukur Analog - Alat ukur baik itu AVOmeter, Multimeter, Clamp Meter atau pun alat ukur lainnya yang berjenis analog masih banyak dipergunakan walaupun sekarang sudah ada yang berjenis Digital.

AVOmeter

Apabila kita membaca alat ukur jenis Digital tentu saja sangat mudah dalam membacanya, karena besarannya sudah jelas terbaca nilainya.

Namun beda halnya dengan yang jenis analog, karena yang terlihat adalah penunjukan jarum pada garis-garis batas skala.

Selain memperhatikan batas skala, cara pembacaan hasil pengukuran alat ukur jenis analog juga ditentukan oleh batas ukur yang dipakai.

Batas Skala (BS)

Batas skala adalah kumpulan garis-garis skala yang menjadi tempat acuan kita dalam membaca hasil pengukuran apabila menggunakan alat ukur analog.

Dalam menentukan garis batas skala mana yang kita gunakan, tergantung dari batas ukur yang kita pilih.

Batas Ukur (BU)

Batas ukur merupakan batas maksimal kisaran nilai yang akan kita ukur. Pemilihan batas ukur sangatlah penting karena akan menentukan keakuratan hasil pengukuran dan keselamatan alat ukur itu sendiri,

Pemilihan batas ukur tidak boleh sembarangan, jangan sampai kita memilih batas ukur yang ternyata lebih kecil dari nilai yang kita ukur. Atau bahkan memilih batas ukur yang satuannya tidak sesuai dengan apa yang akan kita ukur,

Pengukuran Tegangan AC, DC dan Arus DC

Pada AVOmeter maupun Multimeter pengukuran Tegangan AC, DC maupun Arus DC dapat menggunakan beberapa garis batas skala yang telah disediakan. Dalam pemilihan garis batas skala tergantung dari batas ukur yang kita pilih.

Dengan posisi pemilihan /selektor batas ukur pada posisi sebagai berikut :

Untuk memudahkan pembacaannya kita dapat memilih garis batas skala yang 12 (karena batas ukur yang kita pilih 120).

Sehingga hasil dari nilai pengukurannya adalah :

= (BU/BS) x JP

= (120/12) x 7,2

= 10 x 7,2

= 72 Volt

Dimana :

BU = Batas Ukur

BS = Batas Skala

JP = Jarum Penunjukkan

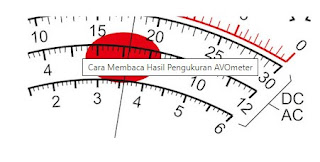

Dalam membaca jarum penunjukan kita harus bisa membaca rentang garis. Pada contoh terlihat jarum menunjuk pada garis diantara angka 6 dan 8, dimana satu garis kecilnya bernilai 0,2.

Apabila hasil pengukuran didapat penunjukkan jarum seperti gambar di atas (jarum tidak bergerak) maka dapat dipastikan penghantar/kabel tersebut tidak terhubung/putus (nilai hambatannya adalah tidak terhingga).

sedangkan apabila jarum bergerak kekanan dan menunjukkan angka nol maka penghantar atau kabel tersebut terhubung/ tidak putus (nilai hambatannya adalah nol).

Untuk lebih memperjelas tentang cara menggunakan AVOmeter silahkan baca juga (fungsi, jenis, bagian dan cara menggunakan AVOmeter).
